Утепленная зимняя палатка Лотос Куб 4 Компакт Термо (Салатовый)

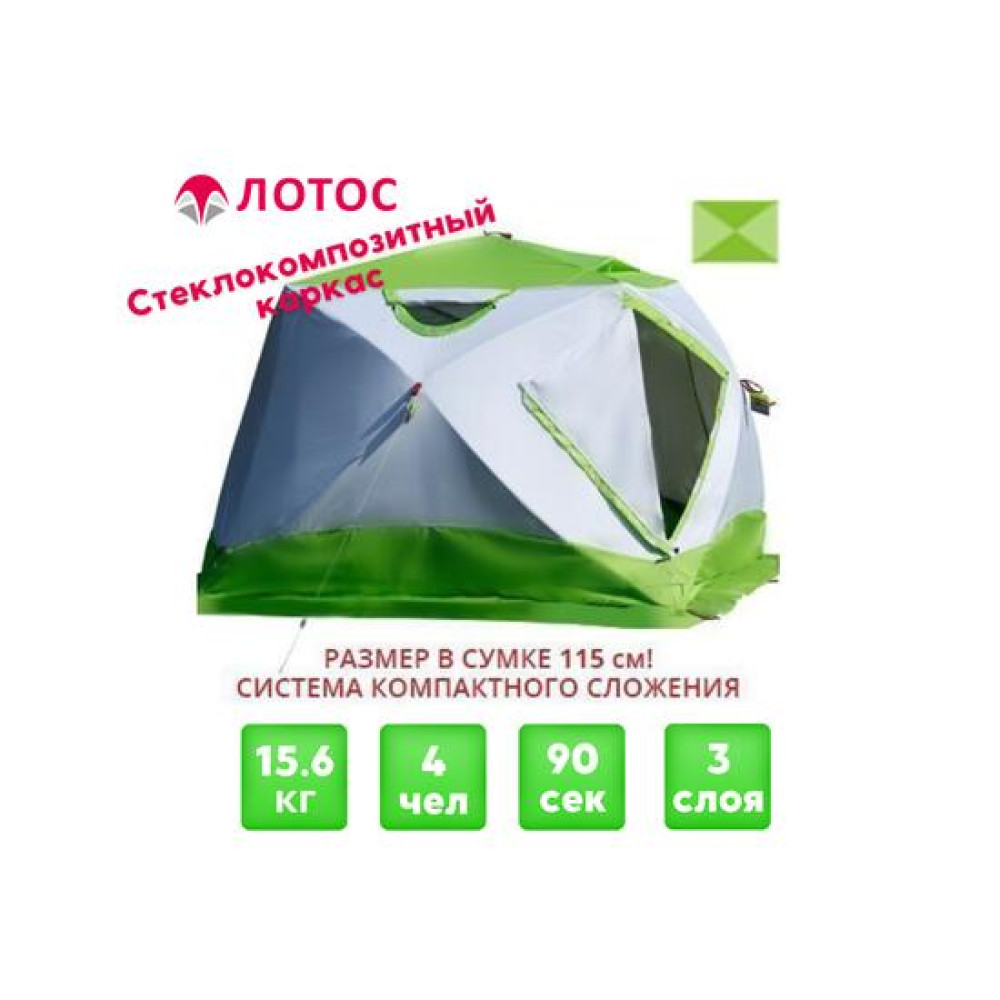

Утепленная зимняя палатка Лотос Куб 4 Термо Лотос Куб 4 Компакт Термо – полуавтоматическая зимняя палатка куб удлиненной формы
Трехслойная зимняя палатка с профессиональным оснащением для зимней рыбалки обеспечит пользователям домашний комфорт в процессе эксплуатации
✔Утепленная палатка ЛОТОС Куб 4 Компакт Термо имеет уникальную совокупность ТТХ (тактико-технических характеристик), которые определяют ее высокую стоимость
Палатка обеспечивает пользователю: максимально-возможную компактность в транспортировочном виде; полную гидроизоляцию укрытия как сверху, так и снизу; максимальный КПД теплоизоляции тента; полную герметичность (отсутствие сквозняков)
Модельный ряд: 1
Лотос Куб 4 Компакт Термо укомплектован каркасом, оснащенным системой компактного сложения (длина в сумке 115 см)
Артикул: 17047 2
Лотос Куб 4 Классик Термо укомплектован классическим каркасом (длина в сумке 165 см)
Артикул: 17063 ОСОБЕННОСТИ МОДЕЛИ: Самый компактный в мире куб! Длина палатки в собранном и упакованном в сумку виде составляет всего 115 см;Оптимальное соотношение пропорций конструкции! Высота палатки 188 см при ширине дна 260 х 210 см;Уникальный теплоизоляционный тент, состоящий из трех слоев, разделенных между собой сплошными воздушными прослойками, характеризуется высочайшей относительной теплоизоляцией и прочностью;Прочный каркас из стеклокомпозитной арматуры рассчитан на экстремальные перегрузки;Профессиональный комплект оснащения палатки для подледной рыбалки;Теплоизоляция палатки сопоставима со стационарным укрытием! Надежный трехслойный тент и герметичная конструкция укрытия обеспечат комфортные условия в палатке даже при экстремальном морозе и штормовом ветре;Высокая свето-проводимость тента, выполненного в бело-салатовом цветовом исполнении с использованием светопроводящих тканей и утеплителя;Система надежной гидроизоляции дна и нижнего периметра стенок палатки! Палатка устанавливается внутрь гидроизоляционного дна (опция), выполненного в форме корыта с защитными бортиками высотой 20 см
Гидроизоляционное дно крепится с внешней стороны тента и надежно защищено от осадков защитной планкой на липучке;Универсальная система креплений внешних съемных элементов в оконных проемах палатки позволяет устанавливать в них: прозрачное окно, клапан под теплообменник, огнеупорный клапан, противомоскитную сетку (опция);Гидро-термоизоляционное дно с отверстиями под лунки обеспечивает надежную гидроизоляцию и термоизоляцию пола и нижнего периметра палатки, защищая поверхность пола от затекания воды через лунки (опция);Влагозащитный тент дублирует все функциональные элементы палатки обеспечивая укрытию полную защиту от дождя (опция);Компрессионная сумка-рюкзак! Компрессионная система на трех ремнях-утяжках позволяет компактно сжать упакованную палатку до 30 см в диаметре
Все уникальные системы, применяемые в конструкции модели, защищены патентами: Система компактного сложения палатки - патент №2597652 Система гибкого фиксируемого узла – патент №182188 Система теплоизоляции тента палатки - патент №168383 Система гидроизоляции днища палатки - патенты №175368, №180094 Система фланцев для отверстий под лунку - патент №2633714 ✔Палатка имеет удлиненную конструкцию (лонг), образующую в раскрытом виде рациональное для эксплуатации прямоугольное помещение размером 260 х 210 см и высотой 188 см
✔Сложная технология конструкции палатки с наклоном боковых стенок внутрь позволяет увеличить аэродинамические характеристики укрытия и повысить, при этом, его устойчивость
Наклон стенок резко снижает внутренний объем нерационального жилого пространства в верхней его части, что значительно повышает общий показатель тепло-сбережения укрытия, при сохранении его полезной площади
✔Полезная площадь укрытия позволяет разместить в нем две стандартные раскладушки, при сохранении 2,6 м2 свободного пространства
✔Компактная система сложения позволяет легко и быстро упаковать огромную палатку в компрессионную сумку-рюкзак и сжать ее до размера 115 х 30 см, перевозить ее в багажнике любого легкового автомобиля, а при необходимости переносить ее на плечах в виде рюкзака
✔Система компактного сложения, разработанная конструкторами компании «Лотос», является уникальным предложением, так как все представленные на рынке утепленные палатки конструкции «куб», аналогичного, в раскрытом виде размера, имеют упаковочные габариты (около 175 х 30 см), что доставляет огромные неудобства при их транспортировке
✔Уникальный теплоизоляционный тент высокой герметичности (дверные молнии защищены двухсторонними утепленными планками) практически не продуваем ветром и за счет высокого КПД теплоизоляции обеспечит пользователям домашний комфорт даже в экстремальные морозы
Теплоизоляционный тент "ЛОТОС", состоящий из трех слоев со сплошными воздушными зазорами (около 1,0 см) по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционные трехслойные тенты с "термостежкой", в которых эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек и служащих при этом эффективными «мостиками холода»
✔Технология производства модели ЛОТОС Куб 4 Компакт Термо включает в себя сложные трудоемкие процессы, оказывающие большое влияние на себестоимость изделия
Каркас состоит из десятков элементов, сборка которых производится вручную
Тент палатки раскраивается в три захода (каждый слой по отдельности), детали кроя сшиваются в самостоятельные трехслойные элементы и только после этого производится сборка тента в целом
Огромный объем ручного труда и сложное технологическое оснащение конструкции характеризуют ее высокую стоимость, а совокупные уникальные характеристики и особенности определяют высокие потребительские качества изделия, которые по достоинству сможет оценить требовательный пользователь
Процесс раскрытия и сложения палатки: Процесс установки палатки в гидро-термоизоляционное дно (на примере модели "Куб 4 Термо"): Уникальный каркас Лотос Куб Компакт: ✔Отличительная особенность палаток серии ЛОТОС Куб Компакт заключается в уникальной конструкции каркаса, позволяющей компактно складывать палатку в транспортировочное положение

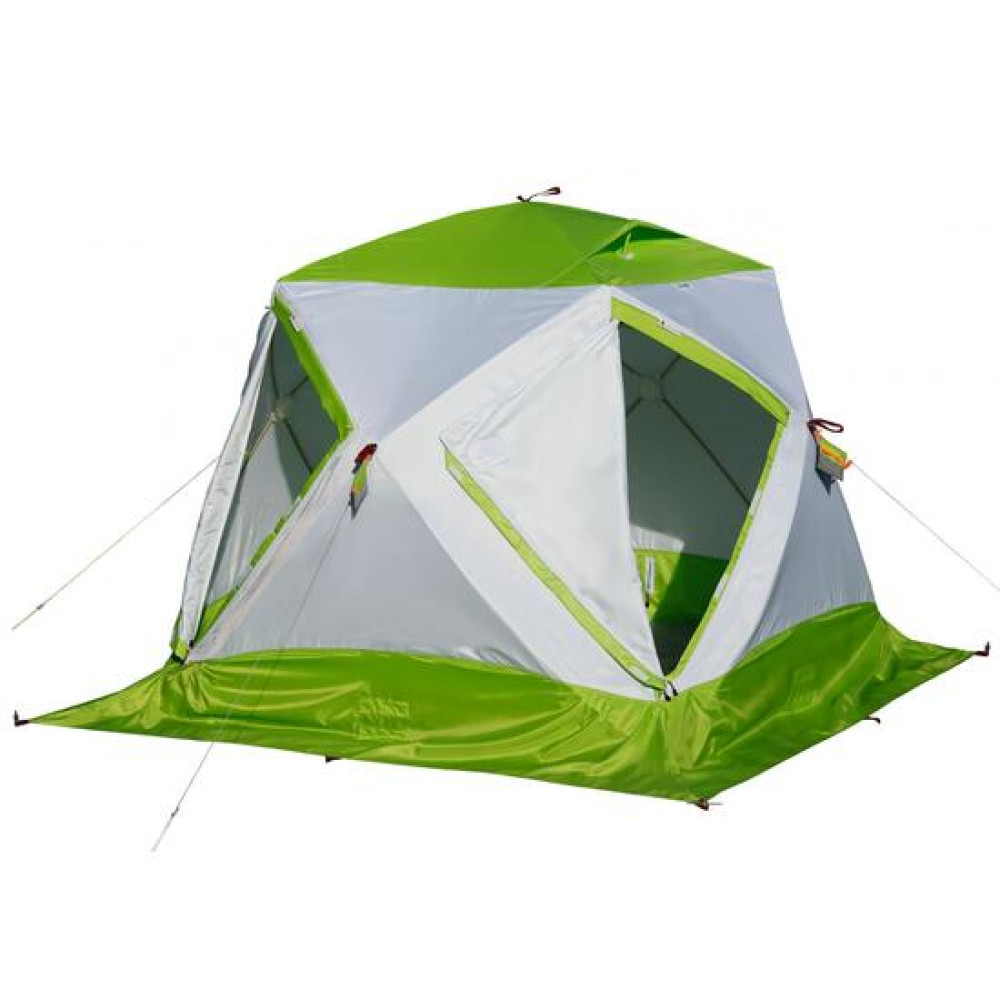

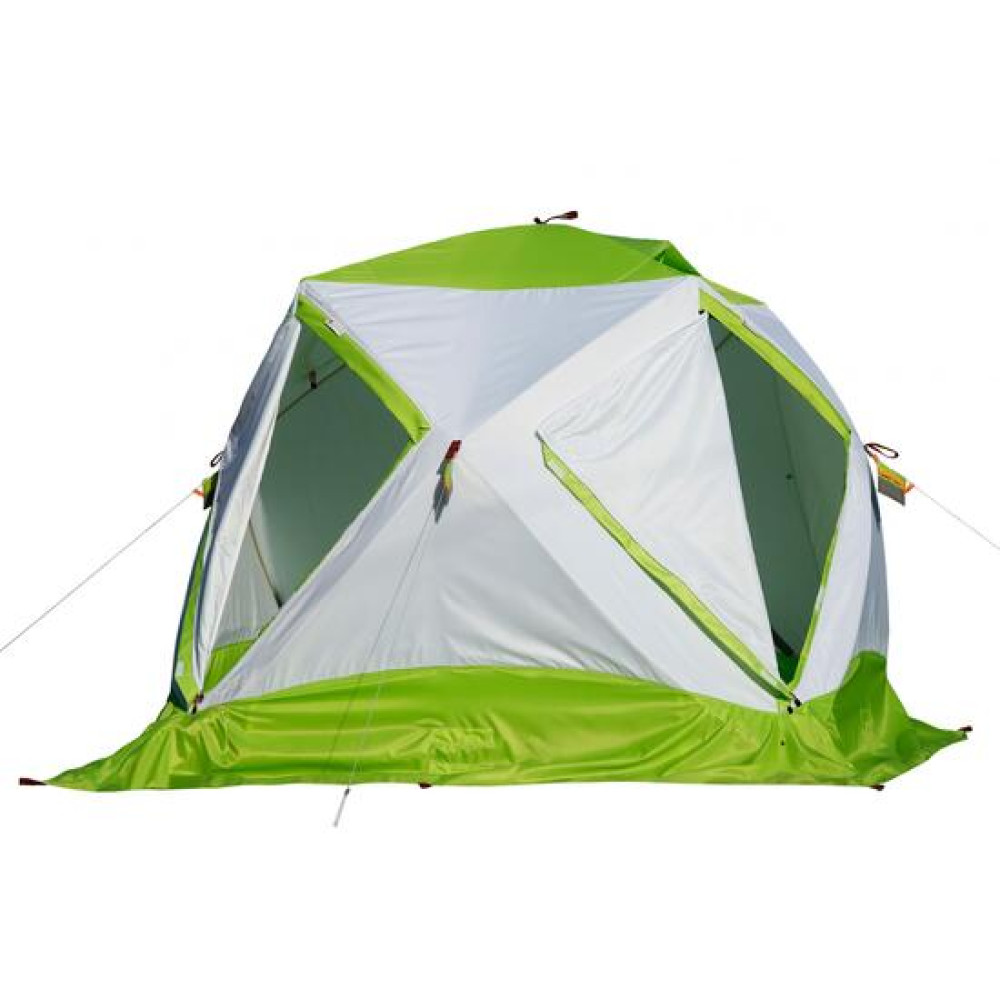

✔При внешних размерах палатки в раскрытом состоянии ДхШхВ: 260 *210 *188 см ее размер по длине в сложенном виде в сумке составляет всего 95 см!!! Это рекордное значение для палаток конструкции куб
Аналогичные модели палаток кубической формы с трехслойным тентом имеют размер в сложенном виде по длине не меньше 145 см; для их перевозки подойдет не каждый автомобиль
Возможность такого компактного сложения палатки достигается за счет двойного сложения нижних дуг каркаса, оснащенных гибким фиксируемым узлом
Гибкий фиксируемый узел включает в себя встречно запрессованные на стеклокомпозитную арматуру металлические насадки со стопорными кольцами
Насадки соединены между собой стальным нержавеющим тросом диаметром 1,5 мм
В разложенном состоянии трос свободно проскальзывает внутрь полости насадок, тем самым позволяя им производить полную встречную состыковку
С внешней стороны насадок установлен подвижный фиксатор, который фиксирует их между собой в разложенном состоянии
Фиксатор жестко соединен с защитным рукавом из прочного стропельного материала
Защитный рукав плотно обхватывает стопорные кольца, тем самым исключая самопроизвольный сдвиг фиксатора, а также защищает тент палатки от возможного повреждения сложенной дугой
Система компактного сложения с применением гибкого фиксируемого узла проста и надежна в эксплуатации, в ней отсутствуют сложные узлы, которые могут заклинить или замерзнуть на морозе, систему практически невозможно сломать! Сложение дуги с гибким фиксируемым узлом осуществляется в одно движение и занимает не более 2-х секунд
В каркасе ЛОТОС Куб 4 Компакт применена шарнирная система крепления дуги в "хабе" (механизме раскрытия)
Дуга крепится шплинтом из каленой стали диаметром 3,5 мм
Система крепления дуги с использованием шплинта позволяет добиться максимального соотношения прочность/вес для данного узла
Соединения прута с механизмом усилены насадкой - трубкой диаметром 12,0 мм, запрессованной на концы прута
Благодаря усилению насадкой место соединения, где сверлится отверстие, гарантированно защищено от излома.Модель 2019 года выпуска комплектуется усиленным механизмом, отлитым из полиамида и рассчитанным на экстремальные перегрузки.На механизм установлена пожизненная гарантия от производителя! Уникальный теплоизолированный тент ЛОТОС: Палатка ЛОТОС Куб 4 Компакт Термо оснащена уникальным запатентованным тентом, который характеризуется повышенным показателем теплоизоляции и прочности
Тент состоит из трех слоев материала (рис
8) сшитых между собой по периметру деталей (элементов) тента, где: верхний (внешний) слой (1) – ветровлагозащитная ткань повышенной плотности Polyester Oxford 300D WR (влагозащита не менее 3000 мм вод
ст.);промежуточный слой (2) – нетканое полотно из высокотехнологичного теплоизоляционного ворсистого материала толщиной около 2,0 мм (плотностью 250 г/м2) из смеси теплоизолирующих и связующих полиэфирных волокон, обладающий высокой прочностью на разрыв (не ниже 300 Н) и низкой теплопроводностью, что позволяет применять его в качестве очень эффективного утеплителя, который не нуждается в поверхностном креплении с внешними слоями (1) и (3);нижний (внутренний) слой (3) - влагозащитная ткань средней плотности Polyester Oxford 210D (влагозащита не менее 1000 мм вод
ст.) Слои (1),(2),(3) соединены между собой путем сшивания нитяным швом (5) по периметру деталей (элементов) тента с образованием между ними воздушных зазоров (4) без использования дополнительных точечных креплений слоев по всей остальной площади поверхности тента
Благодаря этому, а также за счет «неслипаемости» используемых материалов (так как верхний (1) и нижний (3) слои изготовлены из тканого материала, а промежуточный (2) - из нетканого с достаточно большим ворсом), между соседними слоями образуются устойчивые сплошные воздушные зазоры (4), которые создают дополнительный теплоизолирующий эффект (известно, что воздушный зазор, замкнутый между слоями теплоизолирующей конструкции, очень эффективно сохраняет тепло)
Теплоизоляционный тент ЛОТОС, состоящий из трех слоев со сплошным воздушным зазором по всей площади поверхности деталей тента, значительно превосходит по относительному уровню теплоизоляции традиционный трехслойный тент с "термостежкой" (рис
9), в котором эффективная площадь воздушного зазора между слоями существенно уменьшается из-за многочисленных скрепляющих слои тента спаек, служащих при этом эффективными «мостиками холода»
✔Помимо более высокой теплоизоляции тент ЛОТОС, состоящий из трех сшитых слоев с применением в качестве теплоизоляции прочного нетканого материала войлочного типа, отличается очень высокой прочностью на разрыв и значительно превосходит по прочности традиционные многослойные тенты с применением в качестве теплоизоляции синтепона (по существу – искусственной ваты).✔Применение прочного нетканого материала в качестве теплоизоляции полностью исключает нежелательную "миграцию" утеплителя между внешними слоями тента и не требует дополнительного крепления к ним внутреннего слоя утеплителя
Уникальная система гидроизоляции дна и нижнего периметра стенок палатки ЛОТОС: ✔В модели ЛОТОС Куб 4 Компакт Термо (выпуск 2019 года) применена совершенно новая конструкция расположения внешней защитной юбки
Юбка имеет ширину 50 см и крепится к линии порога на высоте 20-30 см от уровня пола
✔Гидроизоляционное дно (приобретается отдельно) крепится на поверхности льда по всем четырем углам за петли с металлическими кольцами
Палатка устанавливается в гидроизоляционное дно, края которого сверху накрываются внешней юбкой, обеспечивающей надежную защиту от попадания осадков внутрь «гидро-корыта»
✔Крепление палатки к гидроизоляционному дну осуществляется при помощи крепежных петель, которые расположены под внешней юбкой
Внешняя юбка дополнительно крепится "липучкой" в ее средней части, тем самым фиксируя бортики гидроизоляционного дна в вертикальном положении
✔Гидроизоляционное дно изготовлено из цельнокроеного прочного морозостойкого материала ПВХ плотностью 630 г/м2
Палатка с гидроизоляционным дном обладает рядом преимуществ перед традиционным утепленным полом: Дно внутри палатки гарантированно остается сухим в процессе рыбалки, что позволяет размещать на его поверхности различные предметы обихода без риска их промокания.Сухое дно палатки позволяет эффективно производить его утепление, используя для этого облегченные матерчатые утепленные полы пониженной влагостойкости
Сухой утепленный пол, в отличии от намокшего, имеет более высокие теплоизоляционные свойства; его более удобно транспортировать и хранить (просушивать) после эксплуатации.Нижние края стенок тента палатки находятся внутри влагостойкого «корыта» и надежно защищены от промокания и дальнейшего обмораживания, что очень важно именно для многослойного утепленного тента, так как в оттепель, когда палатка установлена на талый лед, или когда вода скапливается под палаткой от теплового излучения установленных в ней обогревателей, многослойный тент палатки имеет свойство «всасывать» воду, которая в последующем замерзает между его слоями, значительно уменьшая теплоизоляцию укрытия, усложняя сборку палатки и ее просушивание после эксплуатации.Высокий бортик гидроизоляционного дна хорошо защищает периметр палатки от продувания снизу и образует дополнительный (четвертый) слой ткани с воздушной прослойкой, увеличивая тем самым эффективность теплоизоляции палаточного укрытия.Гидроизоляция дна уменьшает уровень влажности в помещении палатки, тем самым уменьшая вероятность образования конденсата на стенках тента
✔Отверстия под лунки в гидроизоляционном днище могут быть вырезаны пользователем самостоятельно, исходя из конфигурации размещения им оборудования
Для оптимальной защиты пола палатки рекомендуется устанавливать - фланец для отверстия под лунку «ЛОТОС 200» (приобретается отдельно), который образует бортик, исключающий затекание воды из лунки на поверхность пола
✔При самостоятельном размещении отверстий под лунки без применения фланцев, рекомендуется вырезать отверстия круглой формы диаметром 20 см, так как такое отверстие позволит в дальнейшем, при необходимости, установить в него фланец, диаметр которого также равен 20 см
✔Эксплуатация палатки совместно с гидроизоляционным дном, в котором установлены фланцы для отверстия под лунки, позволяет, при необходимости, перекрывать эти отверстия (накрыть любым плоским предметом), тем самым обеспечивая внутри палаточного укрытия минимальную относительную влажность
Герметичное палаточное укрытие в совокупности с системой обогрева и правильной вытяжки, минимизирует образование конденсата на стенках палатки
При эксплуатации палатки без гидроизоляционного дна, крепление палатки ко льду (грунту) рекомендуется производить за усиленные петли, расположенные по углам палатки под внешней юбкой
Петли для крепления усилены ПВХ вставками, обеспечивающими защиту материала палатки от протирания в местах опоры каркаса на грунте
Крепление палатки с натяжкой по всем четырем углам именно под юбкой, в местах сочленения дуг, жестко и надежно фиксируют палатку на грунте, обеспечивая лучшую ветроустойчивость, чем аналогичное крепление за саму юбку
Хорошо растянутая по всем четырем углам палатка обеспечивает правильное расположение внешней и внутренней ветрозащитных юбок
Уникальное Гидро-термоизоляционное дно ЛОТОС Куб 4 (260х210) с отверстиями под лунки: ✔Гидро-термоизоляционное дно состоит из двух частей: гидроизоляционного дна и вложенного в него утепленного пола
✔Утепленный пол полностью повторяет форму гидроизоляционного дна и имеет одинаковый с ним размер 260 х 210 см
Пол изготовлен из теплоизоляционного материала с металлизированным покрытием (Пенофол, тип А, толщина 10 мм), вложенного в герметичный чехол из влагостойкой ткани полиэстер Оксфорд 300Д ПУ4000
✔В гидро-термоизоляционном дне в базовом исполнении установлено три фланца (отверстия под лунку)
Плотно совмещенные фланцы надежно фиксируют между собой поверхности гидроизоляционного дна и утепленного пола, тем самым образуя единую цельную конструкцию с высоким уровнем эстетики
Расположение элементов, обеспечивающих защиту укрытия можно рассмотреть на «Схеме гидро-термоизоляции палатки «Лотос Куб Термо», где в разрезе показана нижняя часть палатки: Гидроизоляционное дно из ПВХ оснащено бортиками высотой 20 см и гарантирует полную защиту от попадания воды и влаги внутрь «корыта».Стенки палатки расположены внутри «корыта», благодаря чему трехслойный тент защищен от промокания и впитывания влаги между его слоями.Внешняя юбка накрывает бортики гидродна сверху, защищая его края от внешних осадков
Длинная внешняя юбка отсекает ветровые потоки, значительно снижая задувание ветра под гидродно, что, в свою очередь, может быть причиной обмораживания лунок.Утепленный пол имеет практически максимальный, для его веса, КПД теплоизоляции, так как состоит из цельного утеплителя (пенофол толщиной 10 мм), упакованного в герметичный тканевый чехол (водостойкость не ниже 3000 мм вод столба)
Все три слоя утепленного пола разделены воздушными прослойками и не имеют «мостиков холода».Внутренняя юбка застилается под края утепленного пола, что исключает возможное задувание (сквозняки) в жилое пространство палатки по нижнему периметру.Утепленный пол, изготовленный из тканого материала, полностью накрывает своей поверхностью гидроизоляционное дно, изготовленное из весьма вредного для человека материала ПВХ (поливинилхлорид), тем самым обеспечивая внутри жилого помещения палатки экологически чистые условия
ПВХ остается с внешней стороны днища, надежно защищая укрытие от воды и механических повреждений.Гидро-термоизоляционное дно оснащено фланцами для отверстий под лунки с бортиками 5 см, исключающими затекание воды из лунок на поверхность пола
Защита палатки ЛОТОС Куб от дождя: ✔Защита утепленной палатки от дождя обеспечивается при помощи Влагозащитного тента ЛОТОС Куб 4, который оснащен надежной системой крепления к куполу палатки и грунту
Влагозащитный тент выполнен из прочной высококачественной ткани полиэстер Оксфорд 240Д (плотность 140 г/м2) водостойкостью не менее 10 000 мм вод
столба
Швы тента проклеены герметизирующей лентой
✔Влагозащитный тент дублирует все функциональные элементы палатки ЛОТОС Куб 4 Термо и является безальтернативным вариантом надежной защиты такого многослойного укрытия от дождя
Оснащение палатки ЛОТОС Куб 4 Компакт Термо: Палатка оснащена двумя дверьми
Двери оснащены прочной молнией №10 с двумя встречными замками
Молнии дверей оснащены защитными утепленными планками на липучках
При этом планки размещены с двух сторон тента, снаружи и изнутри
Планки надежно перекрывают дверную молнию, защищая ее от продувания ветром и обмораживания

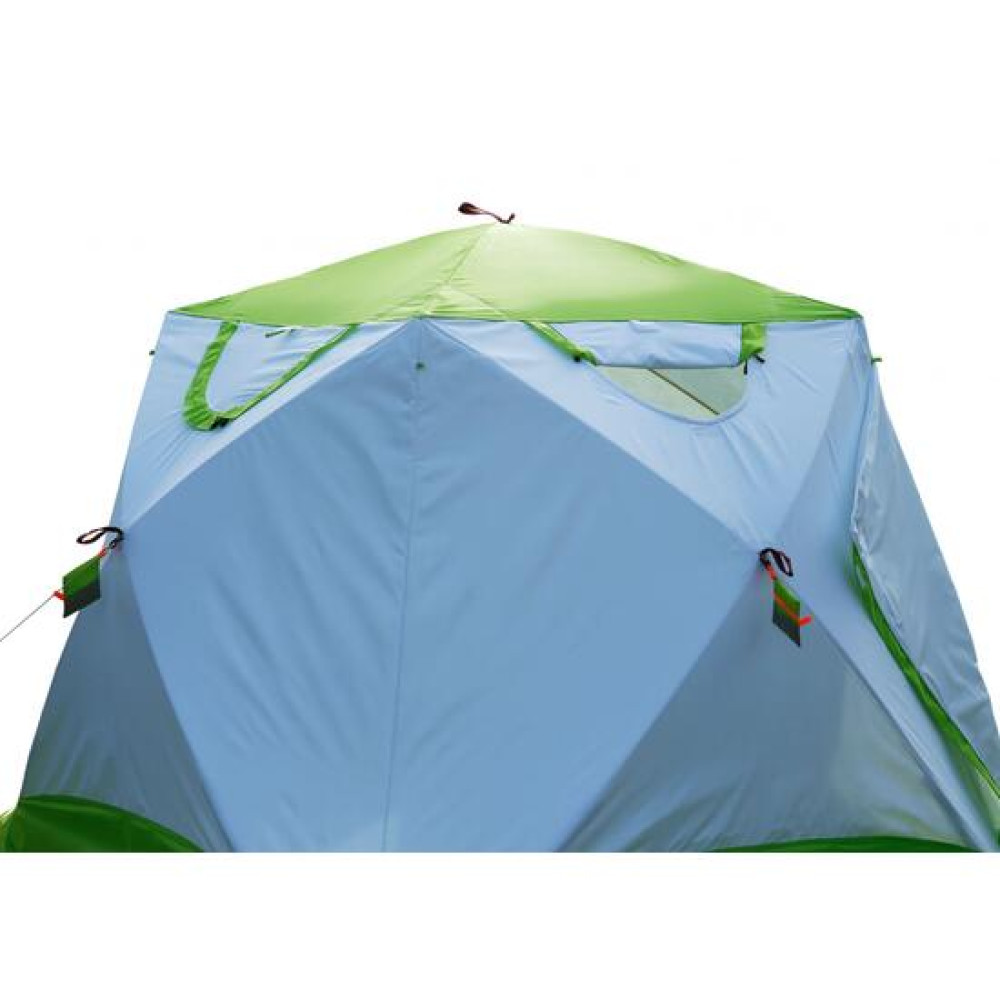

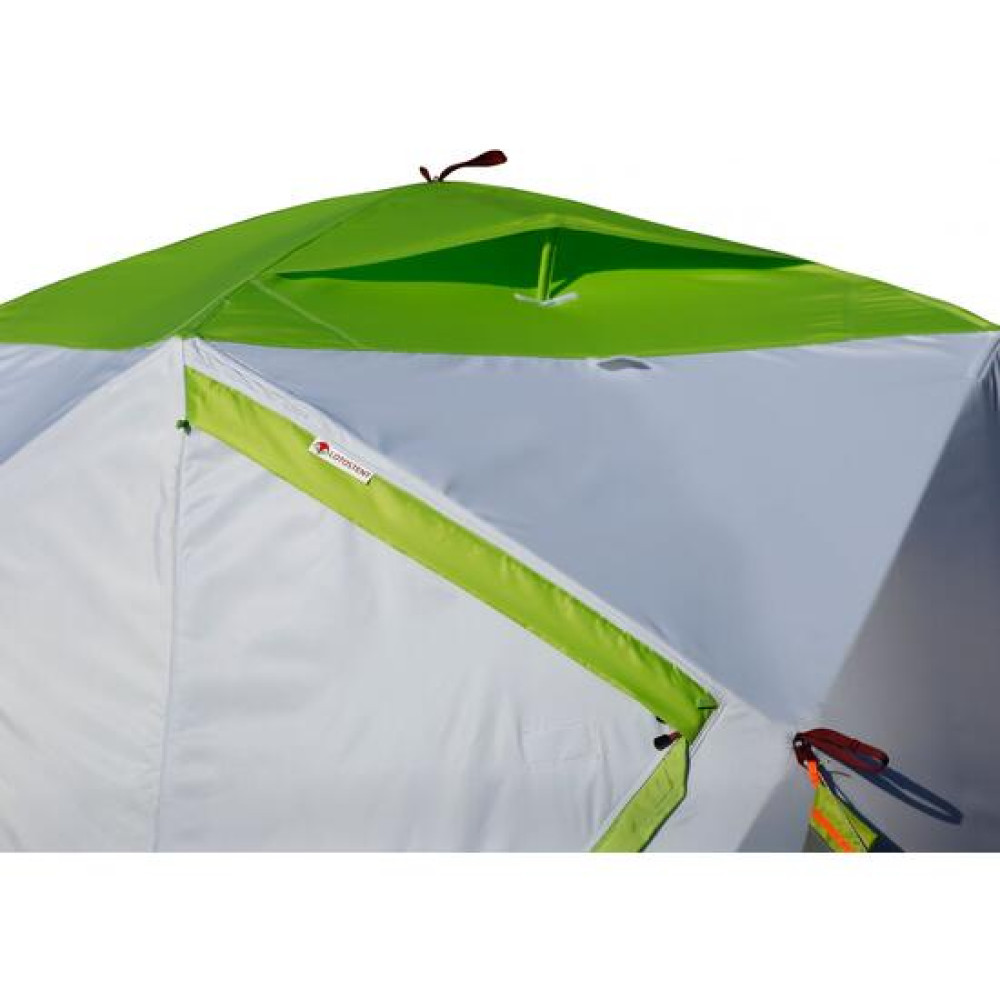

В верхней части крыши расположен вытяжной клапан с системой регулирования его диаметра и наружным защитным козырьком, который фиксируется опорной стойкой
При необходимости козырек опускается и фиксируется липучкой, перекрывая клапан снаружи
На одной из стенок, в нижней части, расположен регулируемый приточный клапан для подсоса воздуха
В потолочной части палатки встроена полочка из сетки для хранения и просушивания крупных вещей

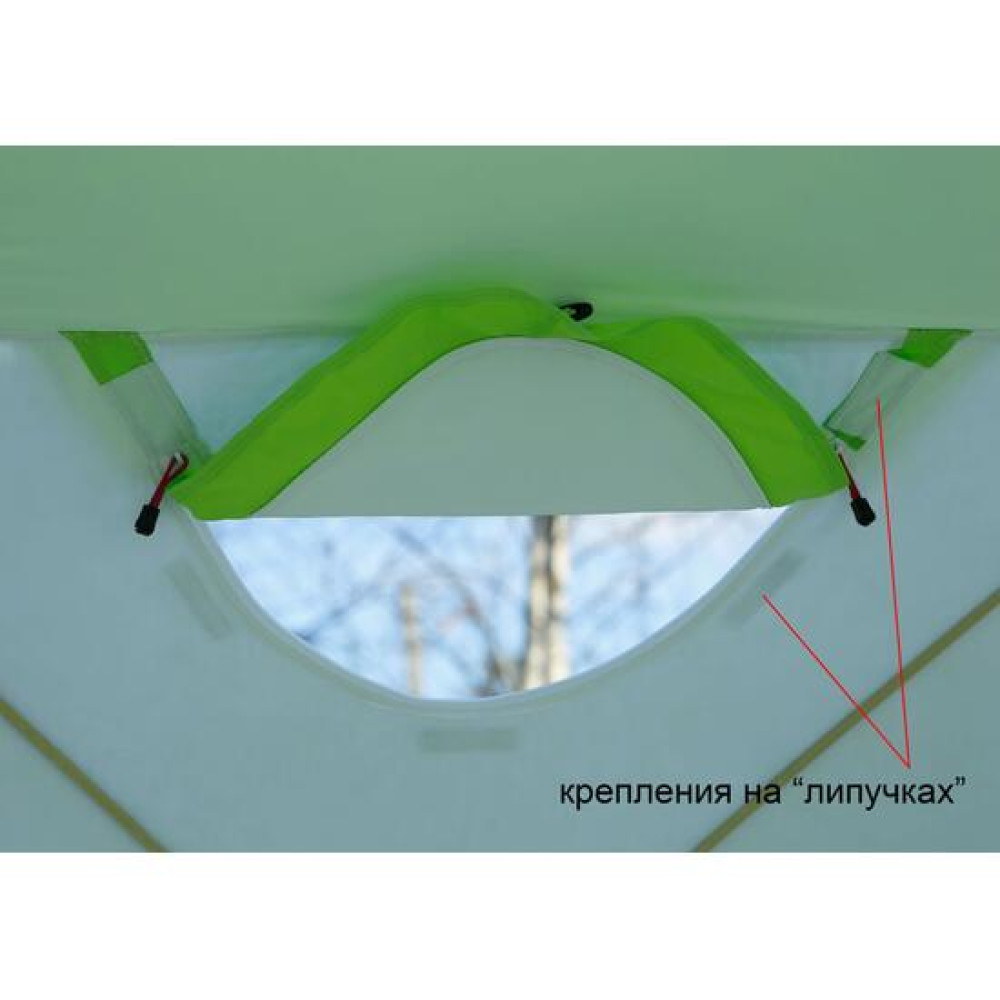

На противоположных от входов стеках палатки размещены два окошка, оснащенные универсальной системой крепления внешних съемных элементов
В качестве креплений для съемных элементов применяется "липучка" вшитая по периметру оконного проема как с внутренней, так и с внешней стороны
В конструкции предусмотрено четыре съемных элемента (приобретаются отдельно): съемное прозрачное окно, съемный клапан под вытяжную трубу теплообменника, съемный огнеупорный клапан (кремнеземный) под вытяжную трубу дровяной печи, съемная противомоскитная сетка

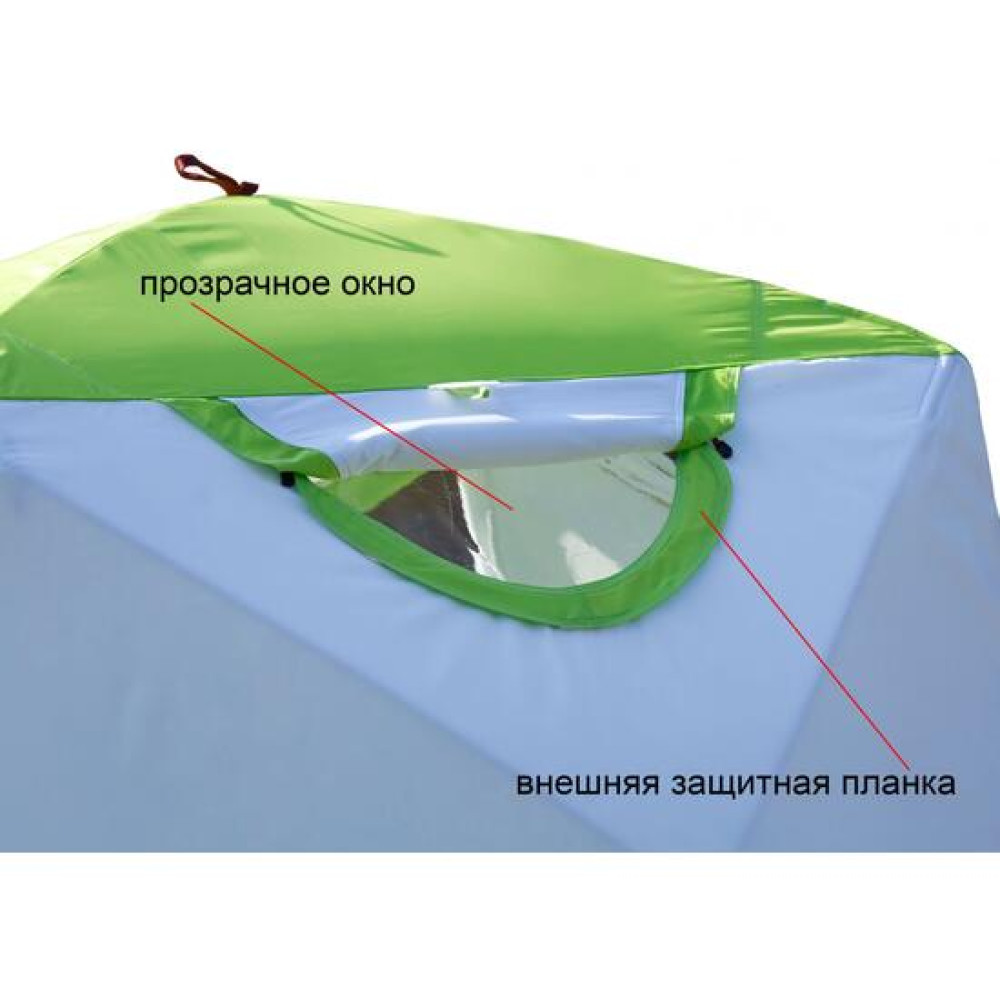

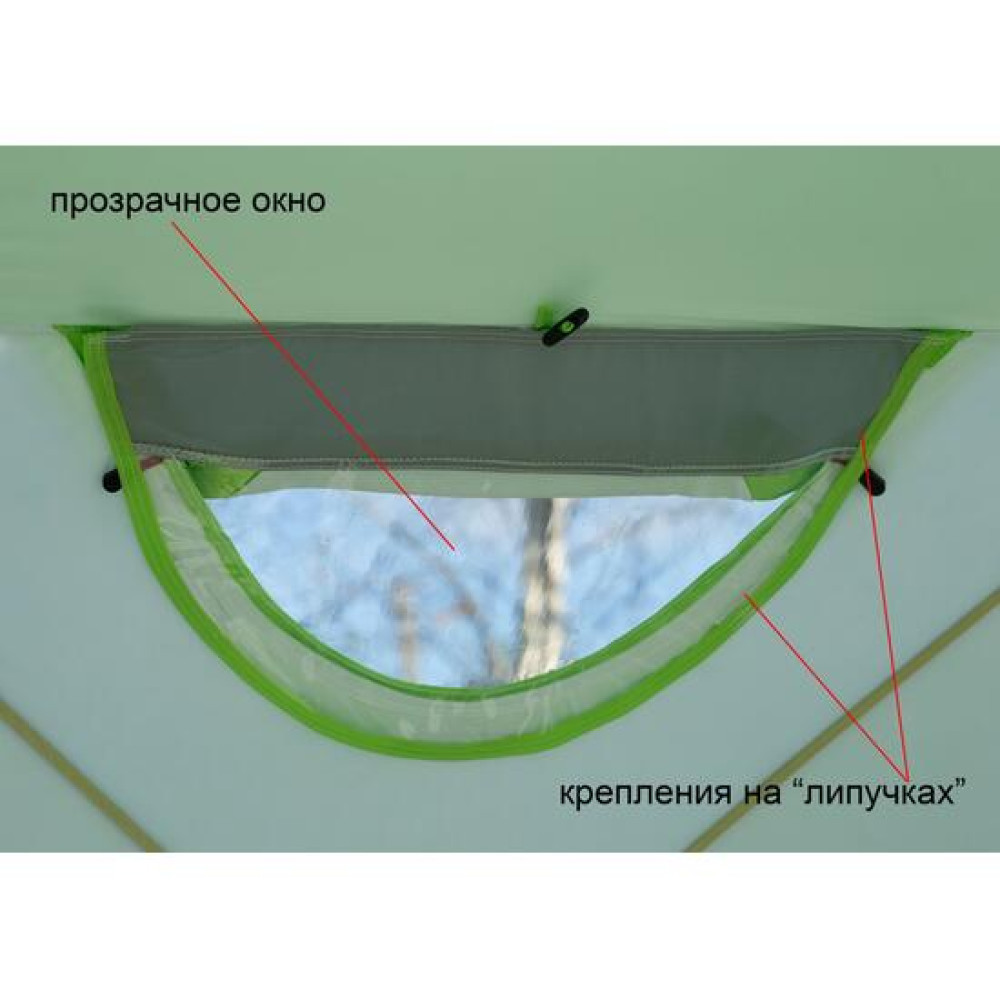

Съемное прозрачное окно изготовлено из высокопрочной морозостойкой полиуретановой пленки толщиной 350 микрон
Окно крепится с внутренней стороны палатки на "липучках" и оснащено внешней защитной планкой, которая обхватывает нижний край оконного проема палатки и крепится на "липучках" снаружи
Система крепления прозрачного окна плотно фиксирует его на тенте, имеет высокую герметичность, надежно защищая оконный проем палатки от продувания ветром и внешних осадков
Съемный клапан под вытяжную трубу теплообменника изготовлен из прочной ткани Polyester Oxford 240D с трехслойной утепленной основой
Клапан крепится к палатке так же, как и съемное прозрачное окно
Система крепления клапана в оконном проеме палатки надежно фиксирует его на тенте, позволяя складывать палатку вместе с установленным на ней клапаном
Клапан огнеупорный для палаток серии ЛОТОС Куб (кремнезем 1000°С) предназначен для фиксации и вывода вытяжной трубы дровяной печи и прочих обогревательных приборов, установленных внутри палатки (выполняет функцию «разделки» для вытяжной трубы системы обогрева)
Клапан крепится к палатке так же, как и съемное прозрачное окно
Огнеупорный клапан изготовлен из прочной, эластичной кремнеземной ткани с двухсторонним полиуретановом покрытием (плотность 600 г/м2)
Материал клапана выдерживает температуру до 1000 °С и позволяет устанавливать в палатке туристическую дровяную печь высокой мощности, у которой вытяжная труба может нагреваться докрасна
Защитная термостойкая шторка выполнена из ткани «ТАФ» и рассчитана на температуру до +280 °С
Все пять "хабов" каркаса закрыты с внутренней стороны защитными колпачками
Колпачки на "хабах" изготовлены из мягкого демпферного материала и эффективно защищают тент палатки от повреждения "хабами" каркаса при ее сложении
Также, закрытые колпачками "хабы" не повреждают сумку палатки при транспортировке
Внешняя ветрозащитная юбка оснащена восемью усиленными креплениями для ввертышей

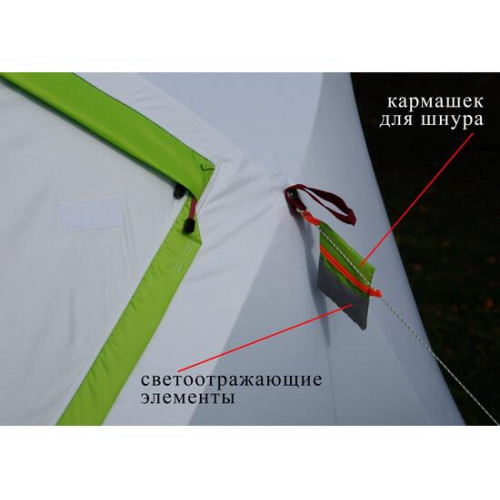

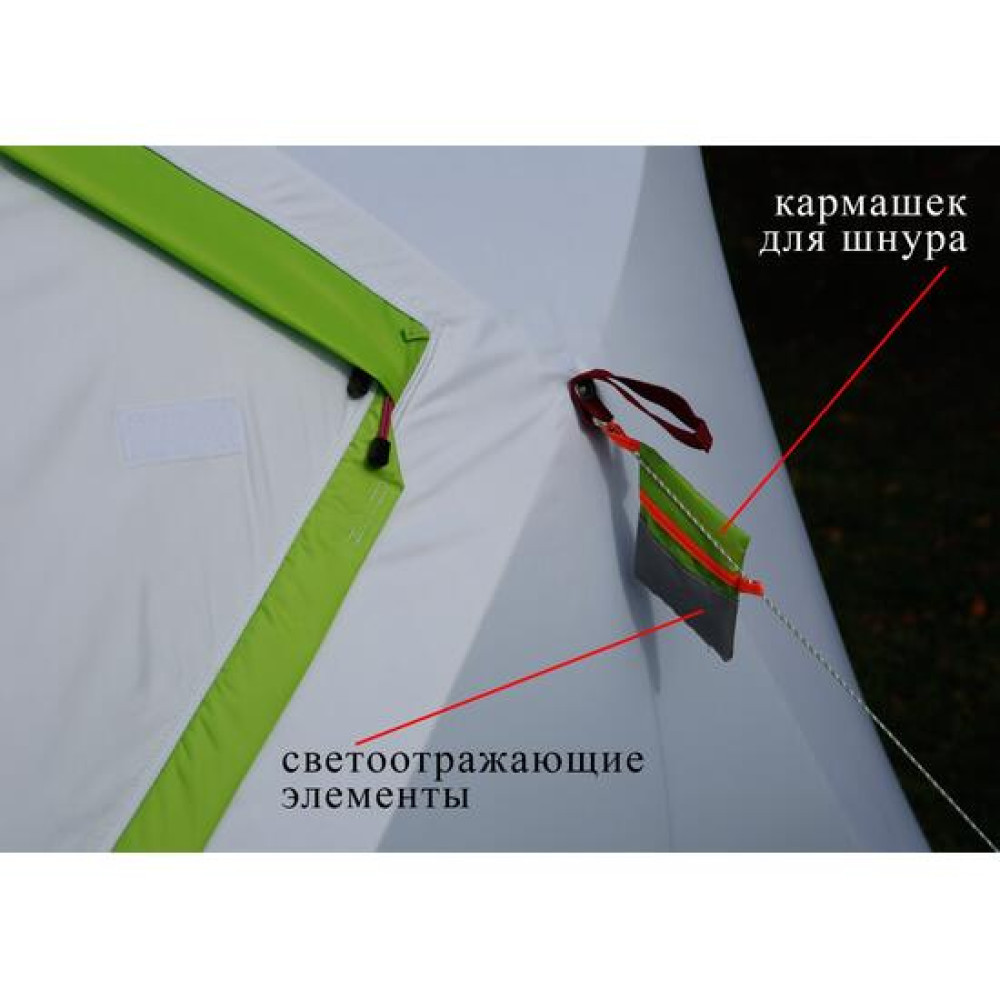

Безопасность в ночное время обеспечивают светоотражающие элементы на стенках палатки
Дополнительная навесная полка с кармашками - Органайзер (приобретается отдельно), крепится к каркасу вдоль стенки палатки, позволяя разместить в нем множество мелких и достаточно крупных предметов быта
Базовая комплектация: Палатка в сборе - 1 шт.Компрессионная сумкарюкзак - 1 шт.Шнуры растяжки - 4 шт.Резинка утяжка - 1 шт.Паспорт - 1 шт
Внимание! По всем геометрическим размерам указанным в характеристиках и описании изделия допустимы отклонения до +/- 5% Дополняющие товары (*приобретаются отдельно): Влагозащитный тент ЛОТОС Куб 4Дно гидроизоляционное ЛОТОС Куб 4 (260х210)Дно гидро-термоизоляционное ЛОТОС Куб 4 (260х210) с отверстиями под лункиПол утепленный ЛОТОС Куб 4 (260х210) ПУ4000Пол утепленный ЛОТОС Куб 4 (260х210) ПУ4000 с отверстиями под лункиФланец для отверстия под лункуОрганайзер ЛОТОС Куб 210х210 (настенная полка с карманами)Ввертыши из нержавеющей сталиСумка-рюкзак компрессионная "Лотос" (120 см)Съемное прозрачное окно (полиуретан -40°С)Съемный клапан под вытяжную трубу теплообменникаСъемный огнеупорный клапан (кремнеземный, 1000°С)Съемная противомоскитная сетка на окно *Сравнительный обзор стеклокомпозитного и алюминиевого каркасов показан в видеоролике:
