Датчик Lowrance ACTIVE TARGET 2 SONAR

Датчик Lowrance ActiveTarget Live Сонар Второе поколение датчика обзора в реальном времени от Lowrance
Позволяет сканировать толщу воды в реальном времени, наблюдая за движениями приманки и рыб на экране картплоттера Lowrance
Совместим с сериями Lowrance Elite FS, Lowrance HDS Carbon, Lowrance HDS Live, Lowrance HDS Pro
Основное отличие от первого поколения в том, что: а) есть возможность подключить второй такой же датчик и просматривать на экране картплоттера одновременно информацию с двух датчиков; б) улучшено качество изображения во всех режимах
Датчик Lowrance ActiveTarget 2 - это новинка 2023 года от компании Lowrance
С помощью этого датчика можно наблюдать в реальном времени за движениями рыбы и приманки в толще воды
Можно сказать, что Active Target это УЗИ толщи воды
Датчик устанавливается на транец, на носовой электромотор или на ногу электромотора
Во втором и третьем случае случае можно направлять датчик в разные стороны просматривая разные направления в поисках рыбы
Датчик ActiveTarget2 может использоваться в трех режимах, режим работы датчика зависит от способа его установки
1
ВПЕРЕДСМОТРЯЩИЙ РЕЖИМ (FORWARD VIEW) В этом режиме датчик сканирует узкий в горизонтальном направлении и широкий в вертикальном вертикальном направлении сектор впереди себя
Этот режим подходит для четкого определения положения рыбы и приманки относительно лодки

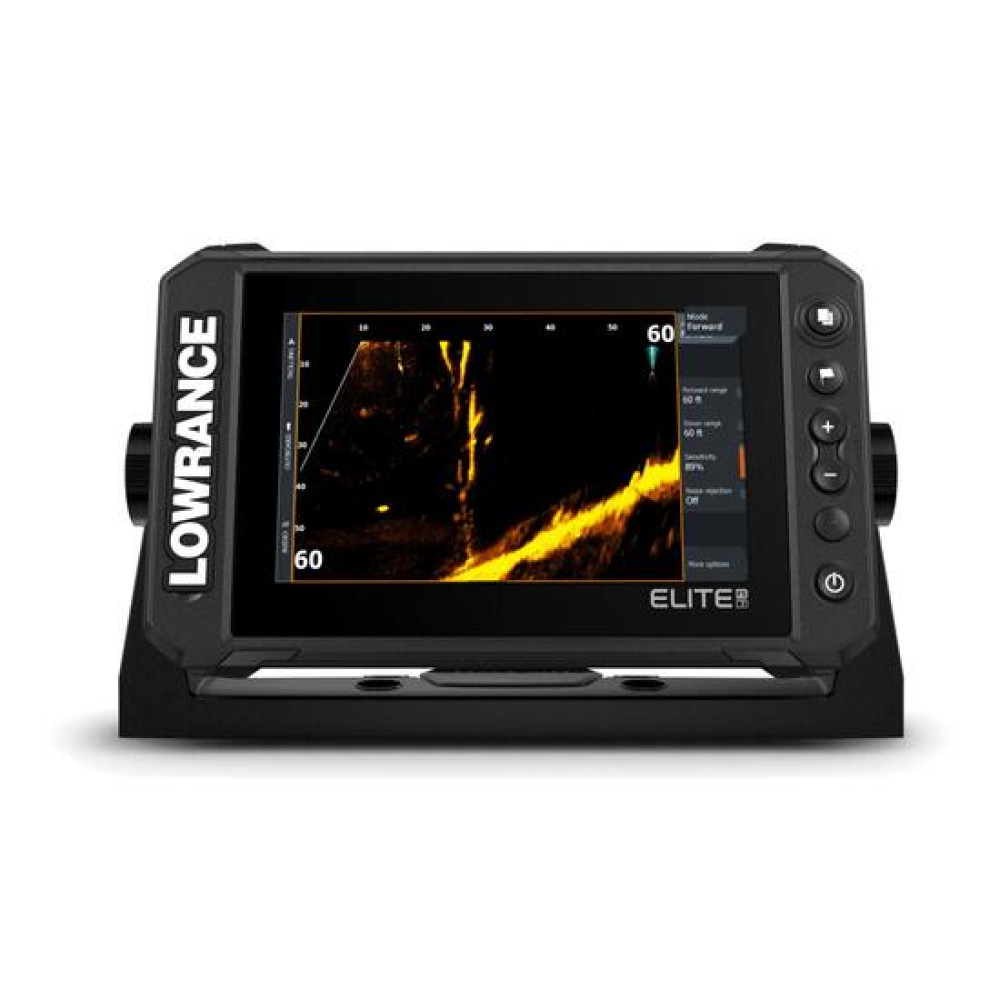

На верхнем рисунке показан луч от датчика, на нижнем - живое изображение на экране совместимого картплоттера
В режиме Forward View на экране отображается вид на толщу воды сбоку, датчик расположен на экране сверху и чуть слева
Обратите внимание на движение приманки, рыбу, поклевку и вываживание
2
ВНИЗСМОТРЯЩИЙ РЕЖИМ (DOWN VIEW) В этом режиме датчик сканирует узкий сектор под собой (некий аналог нижнего сканирования DownScan, но изображение на экране меняется в реальном времени)
Этот режим используется для того, чтобы знать глубину под лодкой и четко понимать какие предметы находятся под лодкой
Можно использовать его и вместе с вертикальным блеснением
3
ПОИСКОВЫЙ РЕЖИМ (SCOUT VIEW) В этом случае сектор обзора ориентирован вперед и горизонтально
Изображение на экране представляет собой вид сверху (чем-то похоже на вид бокового сканирования Side View), все рыбы будут видны на фоне дна
Этот режим очень удобен для быстрого выяснения положения предметов на дне вокруг вашей лодки и для быстрого выбора направления заброса
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ПРИ ПОДКЛЮЧЕНИИ ВТОРОГО ДАТЧИКА ACTIVETARGET2 ДОПОЛНИТЕЛЬНЫЕ ВИДЫ ГИДРОЛОКАТОРА В РЕАЛЬНОМ ВРЕМЕНИ Одновременное наблюдение за несколькими видами - в режимах Forward, Down и Scout - и включение дополнительных видов 180 и Scout Wide для более эффективного отслеживания рыбы и приманки впереди судна
Поисковый (Scout mode) и впередсмотрящий (Forward mode) режимы одновременно и без помех Расширенный поисковый режим (Scout Wide) для более широкого охвата толщи воды при поиске рыбы Режим 180градусов СПОСОБЫ УСТАНОВКИ В комплект поставки датчика ActiveTarget2 входят крепления для установки на троллинговый мотор и на ногу троллингового мотора в режимах Forward View, Down View, Scout View
Крепеж для монтажа на транец в комплект поставки не входит, его можно приобрести дополнительно
Установка на ногу электромотора, годится для всех трех режимов: Forward View, DownView, Scout View.Установка на мотор, годится для режима Scout View.Установка на мотор, годится для режимов Forward View, Down View

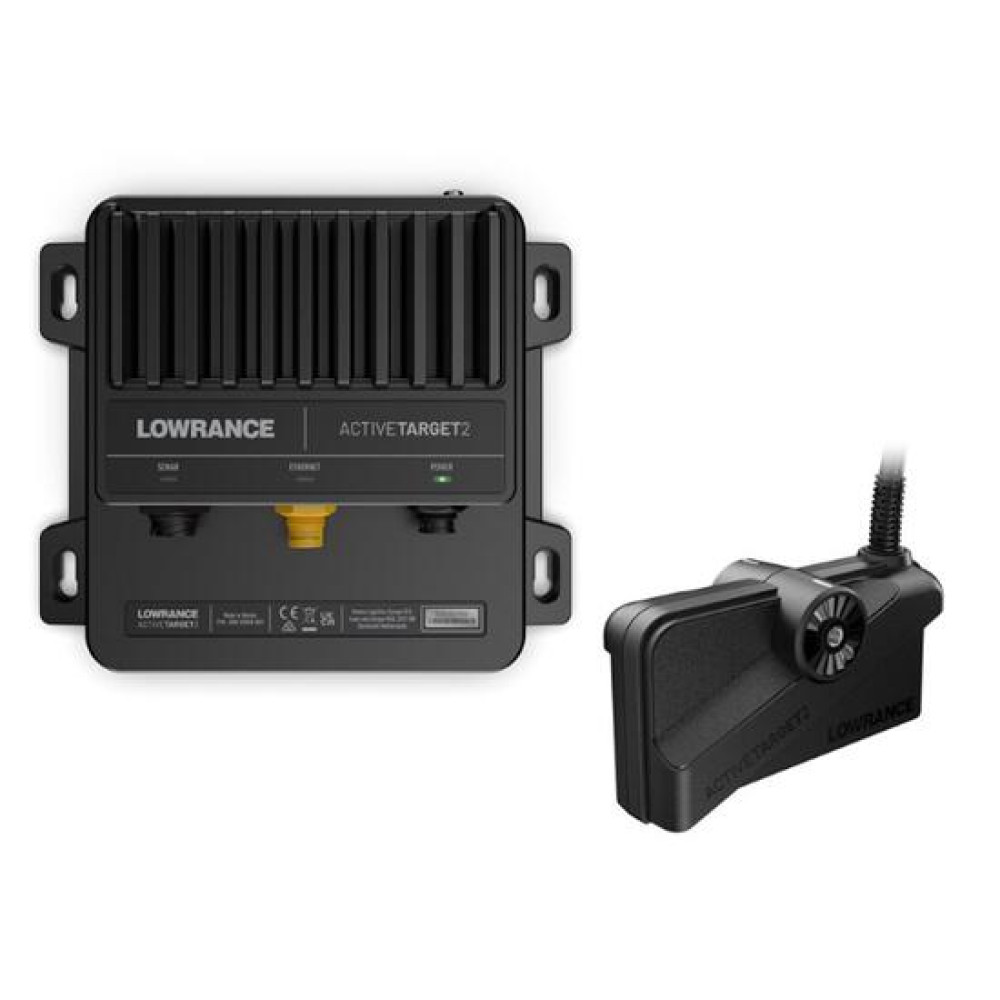

КОМПЛЕКТ ПОСТАВКИ ДАТЧИКА ACTIVETARGET2 SONAR 1
Датчик Active TargetLive2; 2
блок обработки сигнала ActiveTarget2; 3
кабель Ethernet 4,5м для подключения блока обработки сигнала к совместимому картплоттеру (Elite FS, HDS Carbon, HDS Live, HDS Pro); 4
кабель питания и предохранитель; 5
кронштейны крепления к электромотору
ПОДКЛЮЧЕНИЕ К КАРТПЛОТТЕРУ Датчик ActiveTarget2 подключается к совместимомому мультифункциональному дисплею (MFD) Lowrance через блок обработки сигнала в разъем Ethernet по следующей схеме
Датчик Lowrance ActiveTarget2 Sonar совместим с дисплеями серии Lowrance Elite FS, Lowrance HDS Carbon, Lowrance HDS Live, HDS Pro.
